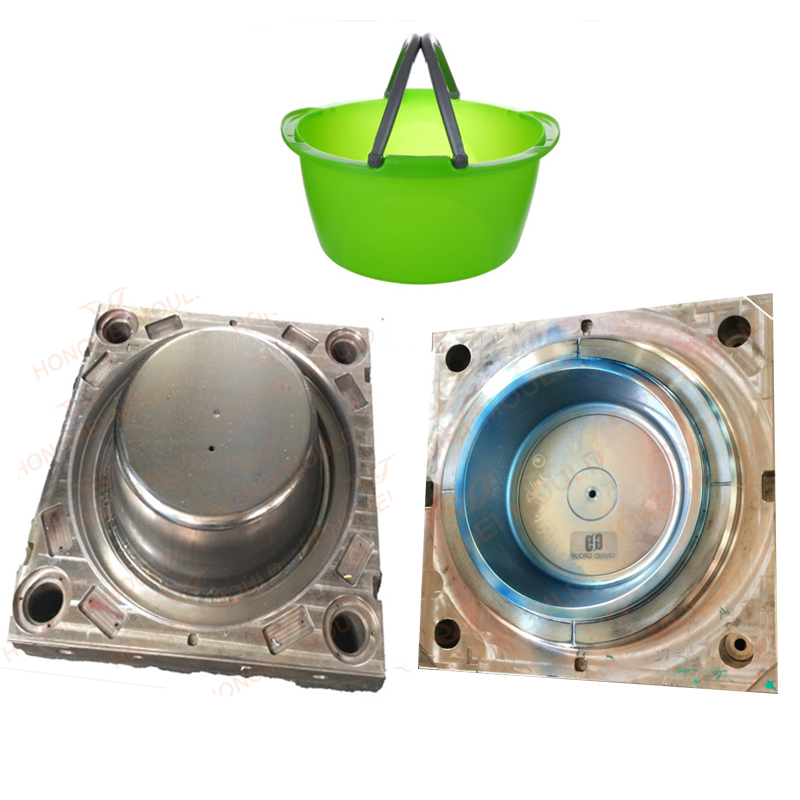

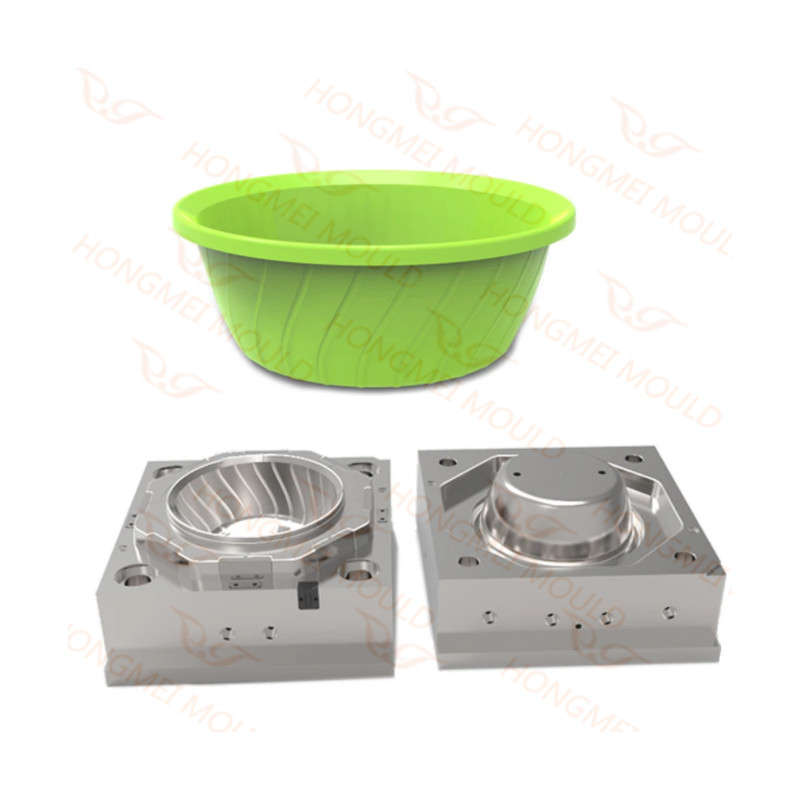

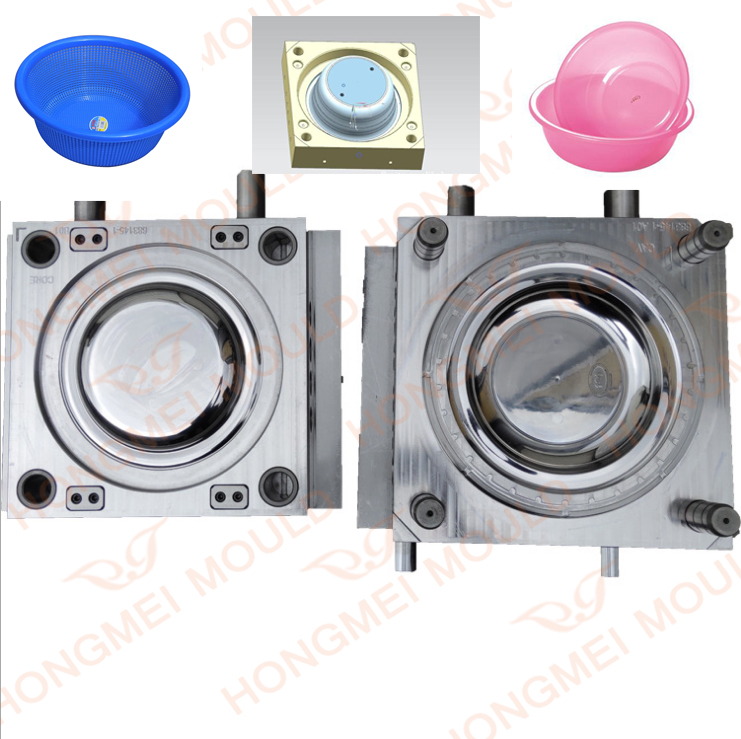

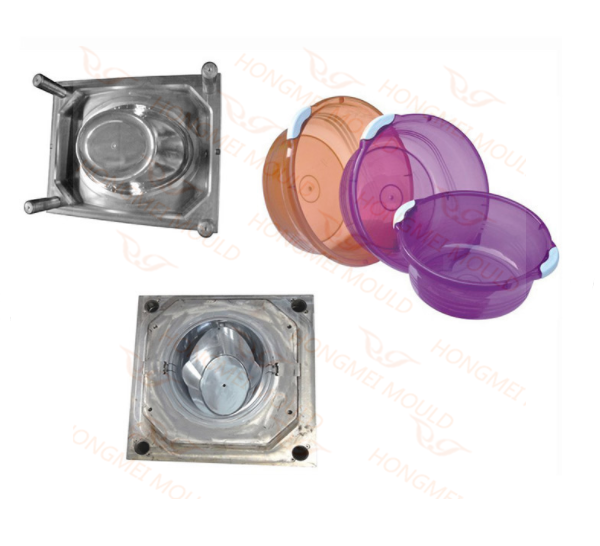

پلاسٹک سیکنڈ ہینڈ واش بیسن انجکشن مولڈ

پلاسٹک سیکنڈ ہینڈ واش بیسن انجکشن مولڈ تفصیل

مولڈ اسٹیل: P20

مولڈ پلیٹ: S50c

رنر: کولڈ رنر

گہا: سنگل گہا

ایجیکٹر سسٹم: انجیکشن پن

کولنگ سسٹم: سائیکل پانی

T1 وقت: 35 دن

مولڈ لائف: 500,000 شاٹس

ہماری سروس

انجینئرنگ کی صلاحیتوں میں شامل ہیں:

1. حصےڈیزائن

2.R&D مصنوعات

3. پروٹوٹائپ ڈیزائن اور پیداوار اسمبلی

4. تمام ڈیزائن کے کام کے لیے مستعمل ڈیزائن سافٹ ویئر

5. فاسٹ خودکار remould ڈیزائن

6.واش بیسن مولڈتجربہ کار ماہرین کی ٹیم کے ساتھ ڈیزائن کریں۔

ہمارا واش بیسن نمونہ شو

ہمارے نمونے کے کمرے میں بہت سے قسم کے بیسن اور دیگر ہوز ہولڈ پروڈکٹس ہیں جو صارفین کو منتخب کرتے ہیں اور کوالٹی چیک کرتے ہیں۔

یقیناً، ہم آپ کے لیے نئی مصنوعات تیار کرنے اور ڈیزائن کرنے کے لیے آپ کی تفصیل کے مطابق بھی ہو سکتے ہیں۔

واش بیسن ڈیزائن

مکمل ڈیزائن سسٹم کے ساتھ، ہانگمی مستقبل کی تحقیق اور نئی مصنوعات کی ترقی کے لیے ذمہ دار ہے۔ اعلی درجے کی CAD/CAE/CAM ٹیکنالوجیز، اور UG، CATIA، مولڈ فلو، PRO/E سافٹ ویئر کے ذریعے، کمپنی پروڈکٹ ڈیزائن کی اصلاح کرتی ہے تاکہ پروڈکٹ کی ترقی کے دور کو مختصر کیا جا سکے اور معیار کو یقینی بنایا جا سکے۔واش بیسن کے سانچوں.

دو جہتی گراف ڈرائنگ، مولڈ بنانے کے عمل میں ایک اہم قدم کے طور پر، مولڈ کے مختلف حصوں کے سائز، کارکردگی، تکنیکی ضروریات پر جامع ضوابط پر مشتمل ہے، جو جانچ اور عمل کے تجزیہ کی بنیاد ہے۔

3D ڈیزائن وشد اور بصری تصاویر فراہم کرتا ہے جو دو جہتی ڈیزائن ناکام ہو جاتا ہے۔ کمپنی کے تین جہتی ڈرائنگ پیشہ ور تکنیکی عملے کے ذریعہ تیار کیے گئے ہیں۔ مصنوعات کی ورچوئل موومنٹ اورواشن بیسن مولڈزڈیزائن کے مرحلے کے دوران سانچوں اور مصنوعات کی کارکردگی دکھا سکتا ہے تاکہ کارکردگی کو پہلے سے بہتر بنایا جا سکے اور بہتر سانچوں اور مصنوعات کو تیار کیا جا سکے۔ مزید برآں، سہ جہتی ڈرائنگ پروڈکشن سائیکل کو بہت مختصر کرتی ہیں اور صارفین کے لیے بے حساب معاشی فوائد پیدا کرتی ہیں۔

ایجیکٹر میکانزم

ایجیکٹر میکانزم کاسٹنگ ایجیکٹر پن، سپرو ایجیکٹر پن، یا پن، ایجیکٹر ریٹرن پن، پن ریٹینر پلیٹ، پن اسمبلی پلیٹ، ایجیکٹر باکس، اور ایجیکٹر راڈ پر مشتمل ہوتا ہے۔

ایجیکٹر پن ڈرل راڈ سے بنے ہوتے ہیں، برقرار رکھنے والے سرے پر پریشان ہوتے ہیں اور ترجیحی طور پر سیدھے ہوتے ہیں، بغیر موڑنے کی ضرورت ہوتی ہے۔ انہیں سخت کیا جائے۔

اس میںواش بیسن مولڈ, ہر کاسٹنگ کے لیے ایجیکٹر پن استعمال کیے جاتے ہیں۔

ایک سپرو ایجیکٹر پن استعمال کیا جاتا ہے۔ تین ایجیکٹر ریٹرن پن استعمال کیے جاتے ہیں۔

وہ ایجیکٹر اسمبلی کو واپس پوزیشن پر دھکیلتے ہیں جیسا کہ دکھایا گیا ہے جب سڑنا بند ہوتا ہے۔

پنوں کو ریٹینر پلیٹ میں رکھا جاتا ہے جسے اسمبلی پلیٹ میں کھینچا جاتا ہے۔ یہ پلیٹیں چپٹی ہونی چاہئیں، لیکن ضروری نہیں کہ زمینی ہوں، یا سخت ہوں۔

ایجیکٹر اسمبلی ایجیکٹر باکس میں آگے پیچھے حرکت کرتی ہے۔ سفر کی تفصیل 25 میں دکھائی گئی ہے۔

جب پریس کھلتا ہے تو ایجیکٹر راڈ ایک اسٹاپ سے ٹکراتا ہے اور اسمبلی کو سفر کی حد تک آگے بڑھاتا ہے۔ ٹکڑا کو کور سے دور کرنے کے لیے سفر کافی ہے۔

جبWایش بیسن مولڈبند ہو جاتا ہے، ریٹرن پنز ریٹینر پلیٹ سے سفر کی رقم پیش کر رہے ہوتے ہیں۔

وہ ریٹینر پلیٹ کے چہرے کو مارتے ہیں اور اسمبلی کو مولڈنگ پوزیشن پر واپس دھکیل دیتے ہیں۔

ایجیکٹر اسمبلی پنوں پر لٹک سکتی ہے، اور پلیٹیں باکس کے اطراف کو صاف کر سکتی ہیں۔ اس سانچے میں، ایجیکٹر باکس مربع ہے، اور باکس بنانے کے لیے چار اسپیسر استعمال کیے جاتے ہیں۔

اسپیسرز کو اڈاپٹر پلیٹ میں رکھنے کے لیے پیچ استعمال کیے جاتے ہیں۔ یہ جمع کرنے میں سہولت کے لیے ہے۔

اگر مولڈ بہت بڑا نہ ہو تو ایجیکٹر باکس کو ایک ٹھوس بلاک سے گول اور بور کیا جا سکتا ہے تاکہ اڈاپٹر پلیٹ کو شامل کیا جا سکے۔

سپرو، رنرز، اور گیٹس
مواد کو سپرو کے ذریعے سانچے میں متعارف کرایا جاتا ہے۔ اسپرو بشنگ میں ٹیپرڈ ہول کو تفصیل 16 کے طور پر دکھایا گیا ہے۔

اسپرو سے، یہ چھ رنر (تفصیل 17) اور گیٹس کے ذریعے بہتا ہے، جو رنر کے آخر میں ٹی ایچ ای کیویٹی بلاک میں ایک چھوٹے سے نشان سے دکھایا گیا ہے۔

اسپرو بشنگ مولڈ اسٹیل سے بنی ہے اور سخت ہے۔

سر کے آخر میں، ایک چھوٹا سا ڈپریشن مشین کیا جاتا ہے تاکہ مولڈر کی طرف سے ترجیحی نوزل ​​کی خاص قسم کو فٹ کیا جا سکے۔

ہم کیا پیش کر سکتے ہیں؟

 • ای میل، ٹیلی فون کالز یا فیکس پر بروقت جواب

 • وقت پر کوٹیشن اور مولڈ ڈیزائن کی فراہمی

 • تکنیکی نکات پر وقتی رابطہ

 •سڑنا مشینی پیشرفت اور سڑنا ختم کرنے کے شیڈول کے لئے وقت میں تصاویر بھیجنا

 • وقت میں مولڈ ٹیسٹ اور نمونے کی ترسیل

 • وقت میں سڑنا ٹیسٹ اور نمونے کی ترسیل

 • وقت میں سڑنا کی ترسیل

مجھ سے رابطہ کرو
